產品介紹
YAR27X系列IMO海事雷達是公司自主研制的一款高性能船用導航雷達，符合IEC60945、IEC62388等最新的船用雷達國際規范與標準。YAR27系列ARPA雷達通過中國船級社（CCS）產品型式認可論證，并取得歐盟（EC）船用指令設備（MED）的B模式（產品型式認可證書）和D模式（生產質量保證證書）。是一款適合各種大小船型的中高端導航雷達。
YAR27系列雷達具有卓越的小目標探測性能，對于RCS小至1.0m2的目標，同樣具有非常良好的探測能力。雷達采用了獨特的海雜波、雨雜波抑制算法、恒虛警處理、相對與真尾跡、ARPA避碰、試操船等功能，使得該系列雷達可以直接替換國外知名品牌的遠洋級中高端雷達。
卓越的性能，可靠的質量，周全的服務，更高的性?xún)r(jià)比，圓舟雷達值得您信賴與選用！
產品特點
● 獨特的降噪與浪、雨雜波抑制技術，發現小目標能力強，作用距離遠。
● 相對與對地尾跡功能，單色或漸變色，方便辨識移動船只。
● 200個ARPA目標，1000個AIS目標，支持融合顯示。
● 豐富的助航標識，支持200個航路點，30條航線規劃。
● 200個ARPA目標，1000個AIS目標顯示，同時支持兩者的融合顯示。
● 支持精準的多邊形監視區域，適合對特定水域進行監控，比如養殖場。
● 完備的設備自檢功能，模塊化架構，方便維修。
● 支持人工輸入方位和位置，適合路基監視場合，無需額外羅經和定位。
● 支持中英雙語菜單，有中英文鍵盤可選。
● 可選內置式的雷達性能監視器，PM天線預配，支持后裝。
天線收發單元
|
名稱
|
參數
|
|
型號
|
X波段
|
S波段
|
|
輸出頻率
|
9410±30MHz
|
3050±30MHz
|
|
輸出功率（峰值）
|
RTR12
|
RTR25
|
RTR30
|
|
12.5kW
|
25.0kW
|
30.0kW
|
|
天線
|
類型
|
波導縫隙天線
|
|
極化
|
水平極化
|
|
型號
|
RAX12
|
RAX20
|
RAX24
|
RAS39
|
|
長度
|
4ft (1.2m)
|
6.5ft(2m)
|
8ft (2.4m)
|
13ft (3.9m)
|
|
水平波束寬度
|
1.85°
|
1.25°
|
0.95°
|
1.80°
|
|
垂直波束寬度
|
22°
|
22°
|
22°
|
23°
|
|
±10° 內副瓣抑制
|
-24dB
|
-28dB
|
-28dB
|
-24dB
|
|
±10° 外副瓣抑制
|
-30dB
|
-32dB
|
-32dB
|
-30dB
|
|
轉速
|
24rpm
|
|
脈沖寬度
|
0.075μs；0.15μs；0.3μs；0.5μs；0.7μs；1.2μs
|
|
脈沖重復頻率
|
500Hz；1000Hz；1500Hz;3000Hz
|
|
中頻
|
60MHz
|
|
最小距離
|
25m
|
|
距離分辨率
|
25m
|
|
距離精度
|
1% 量程或 30m
|
|
方位精度
|
≤1°
|
|
環境條件
|
|
工作溫度
|
-25℃～+55℃
|
IEC 60945 Ed.4
|
|
儲存溫度
|
-30℃～+70℃
|
IEC 60945 Ed.4
|
|
防水性能
|
IPX6
|
IEC 60529
|
|
雷達性能監視器
|
|
型號
|
RPM-X
|
RPM-S
|
|
頻率
|
9410±45MHz
|
3050±45MHz
|
|
輸入功率
|
+8dBm～+28dBm
|
|
輸入脈寬
|
≥1μs
|
|
輸出功率(第2脈沖)
|
-56dBm～-36dBm
|
|
步進電平
|
+9 dB～-11dB First to second pulse
|
|
工作溫度
|
-30℃～+80℃
|
*RPM是選配件
顯示與處理單元
|
名稱
|
參數
|
備注
|
|
顯示器尺寸
|
RD19x
|
RD23x
|
|
|
19.0"
|
27 "
|
|
|
有效圖像區直徑
|
290mm
|
323mm
|
|
|
屏幕分辨率
|
1280×1024
|
1920X1080
|
|
|
圖形顏色
|
黃色, 綠色回波, 32度灰度
|
|
|
距離單位
|
海里(NM) 或公里 (km)
|
|
|
顯示模式
|
船首向上 ;
船首向上真方位 ;
真北向上 ;
真北向上真運動;
航向向上 ;
船尾向上 ;
|
|
|
相對尾跡與對地真尾跡
|
15s-25min 時間長度可選
|
|
|
自動跟蹤目標
|
最多200個目標; 0.1NM～24NM
|
自動或人工捕獲
|
|
自動識別系統AIS
|
1000 個
|
IMO SN/Circ.217;
IEC/PAS 60936-5
|
|
雷達地圖
|
導航線, 航路點, 海岸線, 浮標等等
|
|
|
量程（NM）
|
0.125
|
0.25
|
0.5
|
0.75
|
1.0
|
1.5
|
2
|
3
|
6
|
12
|
24
|
32
|
48
|
96
|
|
距標圈個數
|
5
|
5
|
5
|
5
|
5
|
5
|
4
|
6
|
6
|
6
|
6
|
4
|
6
|
8
|
|
距表圈間距（NM）
|
0.025
|
0.05
|
0.1
|
0.15
|
0.2
|
0.3
|
0.5
|
0.5
|
1
|
2
|
4
|
8
|
8
|
12
|
|
接口
|
HDT; GPS/BDS; AIS; LOG; WIND; DEPT;
VDR; ARPA DATA; ALARM; RJ45
|
|
|
供電
|
顯示器單元
|
RDxx
|
11OVAC (85～13OV)-2.0A
220VAC (170～260V)-1.0A
|
xx:19”或 27”
|
|
RDxxD
|
24VDC (18～36V)-1.0A
|
帶D的為直流供電
|
|
主機單元
|
RPA001
|
110VAC (85～130)-4.0A
220VAC (170～260)-2.0A
|
帶D的為直流供電
|
|
RPA001D
|
24VDC (18～36V)-20A
|
|
環境條件
|
|
工作溫度
|
-15℃～+55℃
|
IEC 60945
|
|
存儲溫度
|
-30℃～ +70℃
|
IEC 60945
|
|
防水性能
|
IPX0
|
|
*連接電纜:標配30m長度, 電纜型號為“RC25”
選型樹

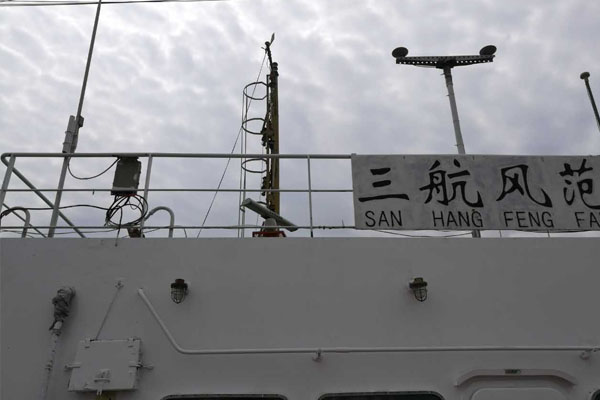

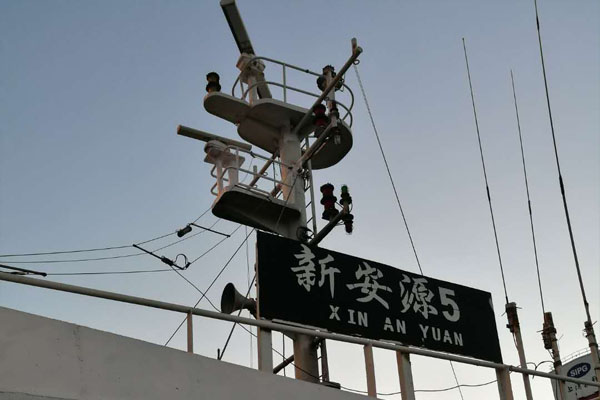

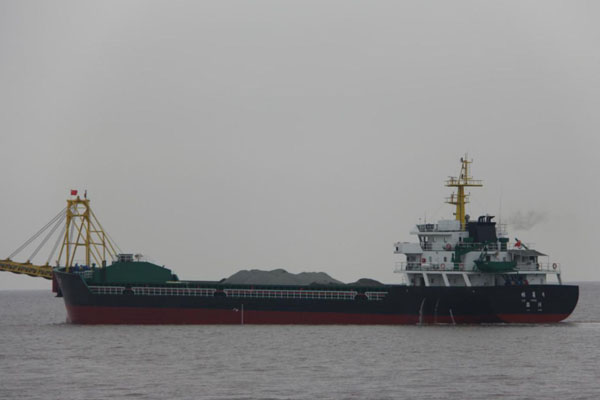

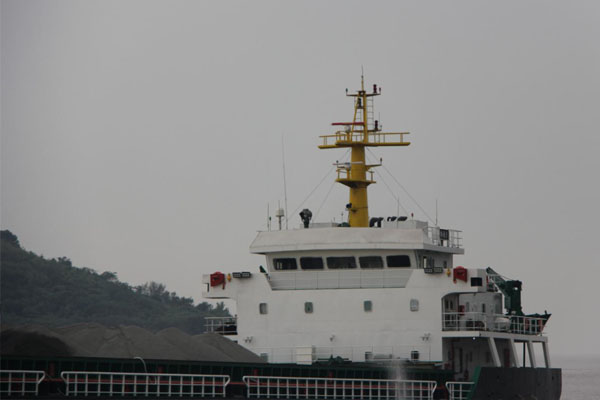

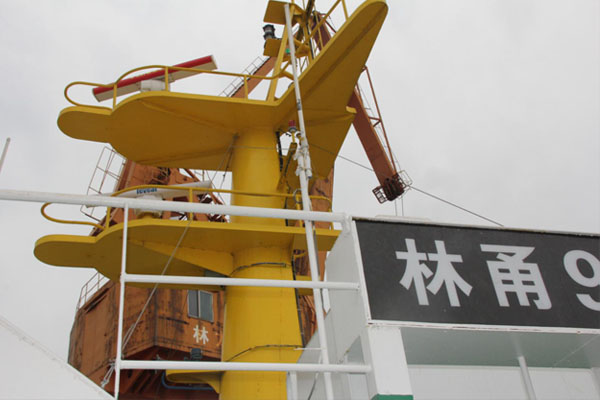

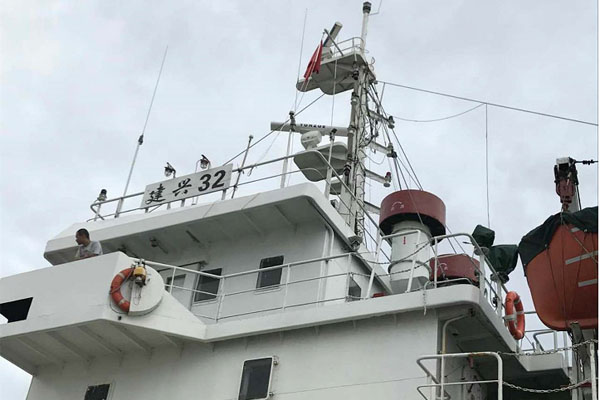

YAR27系列船用雷達在遠洋商船、國內海船、各類漁船、工程船、拖輪、公務執法船、岸基監視等眾多場合取得廣泛應用，船型涵蓋了小至幾十噸、大至幾萬噸的幾乎所有艦船，具有良好的用戶口碑。
